Спирална цевка со голем дијаметар

Спиралните цевки со голем дијаметар на Shunchen се произведени во строга согласност со домашните и меѓународните стандарди како што се GB/T9711 и API 5L, со сеопфатна проверка на квалитетот и техничка поддршка за да се обезбедат стабилни и сигурни перформанси.

Со текот на годините, Shunchen ја заслужи довербата на бројни инженерски клиенти преку постојан квалитет на производот, флексибилно прилагодување на спецификациите и ефикасен логистички систем. Без разлика дали барате да набавите спирални цевки со голем дијаметар, да се распрашате за цените на цевките за спирално заварување или да најдете доверлив добавувач на челични цевки или производител на инженерски цевки, Shunchen обезбедува еднократна услуга од избор на производи и сопствено производство до испорака, помагајќи им на вашите проекти да работат ефикасно, безбедно и сигурно.

Дефиниција на производот

Спиралната цевка со голем дијаметар (позната и како заварена цевка со спирала со големи отвори) е тип на челична цевка со спирален спој направен од висококвалитетни топловалани челични лимови со ленти како основна суровина. Се формира со ладно истиснување на собна температура, а потоа се заварува со помош на автоматско дво-жично двострано заварување со подводен лак. Стандардот за дефиниција на јадрото е надворешен дијаметар од ≥ 711 mm (што одговара на номинален дијаметар од DN700 и погоре). Може да се прилагоди на надворешен дијаметар до 3620 mm или дури и поголеми спецификации според инженерските барања. Тоа е композитен тип на челичен производ кој ги комбинира носечките и преносните способности. Неговата основна функција е да постигне транспорт на големи растојанија, со висока стабилност на големи количини течности (како што се вода, нафта, гас, канализација итн.), а исто така може да послужи како структурна компонента за поддршка за големи проекти, прилагодувајќи се на сложени работни услови и сурови средини. Со својот уникатен дизајн на спирална структура, тој ја пополнува индустриската празнина во ефикасно производство и стабилна примена на материјали за цевки со големи отвори, и е широко користен во различни инфраструктурни и индустриски сценарија.

Во едноставни термини, спиралната цевка со голем дијаметар е „големата артерија за транспорт во големи проекти + рамката за структурна поддршка“ - може ефикасно да транспортира различни медиуми, да ја задоволи побарувачката за транспорт со голем проток и да издржи висок притисок, тежок товар и сложени геолошки влијанија. Погоден е за различни сложени градежни средини како што се планини, брегови и пустини. Тоа е основниот основен материјал за цевки што ги поврзува енергијата, зачувувањето на водата, општинската и инфраструктурата.

Основни продажни точки

Спиралната цевка со голем дијаметар има извонредни основни предности, вклучувајќи безбедност, флексибилност, економичност, практичност и усогласеност: нејзините шевови за заварување се рамномерно распоредени по спиралната линија, а стресот е рамномерно дисперзиран. Спарен е со висококвалитетни челични подлоги како што се Q235B и X80, како и антикорозивни третмани како 3PE и FBE. Тој е способен да издржи притисок и конструкција, има висока безбедност и може да трае над 30 години. Погоден е за тешки работни услови како што се висок притисок, тежок товар и силна корозија. Спецификациите се обемни, кои се движат од 711mm до 3620mm во надворешниот дијаметар, од 6mm до 60mm во дебелината на ѕидот и од 6m до 18m во должината на една цевка, која може флексибилно да се приспособи. Може да се прилагоди на специфични материјали и процеси засновани на инженерски медиуми, оценки на притисок и градежна средина, со исклучително силна приспособливост. Усвојува континуирано производство со тркалање и технологија за автоматско заварување под лак, постигнувајќи висока производна ефикасност. Во споредба со челични цевки без шевови со ист дијаметар, цената е намалена за 20%-30%, а инсталацијата е погодна, што значително ја намалува вкупната цена на проектот. Материјалот на цевката има одлична цврстина, што овозможува ладно свиткување да се прилагоди на сложени терени како што се планините и бреговите. Стандардизираните интерфејси за заварување имаат добри перформанси на запечатување, висока конструктивна ефикасност и мала тежина. Целиот производствен процес ги следи националните и меѓународните стандарди како што се GB/T9711 и API 5L. Од суровини до готови производи, се спроведува целосна контрола на процесот, повеќекратните тестови обезбедуваат усогласеност со квалитетот и може да се обезбедат целосни сертификати за квалификација и извештаи за тестирање, кои целосно ги задоволуваат потребите на различни клучни проекти.

Технички спецификации

Јадрото ги следи стандардите на GB/T9711-2017 "Pipeline Transport Steel Pipes for the Petroleum and Natural Gas Industry", GB/T 3091-2015 "Welded Steel Pipes for Low-Pressure Fluid Transmission", API 5L, SY/T50. прилагодено по потреба:

1. Спецификации за големина на јадрото

2. Спецификации на материјалот

3. Оцена на притисок

Пресметката на притисокот го следи стандардот GB50251 и ја користи формулата на Барлоу: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Меѓу нив:

P —— Дизајнерски притисок

D —— Надворешен дијаметар на цевката

S —— Јачина на попуштање на материјалот

E —— Коефициент на заварување (за спирално заварени цевки, тој е 0,9)

Полиња и случаи на апликација

Спиралните цевки со голем дијаметар, со нивните предности на издржливост, флексибилни спецификации и висока исплатливост, широко се применуваат во пет основни полиња, вклучувајќи пренос на енергија, проекти за зачувување на вода, општинска изградба, инфраструктурни проекти и индустриско производство. Тие се погодни за различни клучни проекти и сложени сценарија. Следното е детален вовед на полињата и реалните случаи, придружени со објаснувања за сценаријата:

Основни полиња за апликација

1. Поле за пренос на енергија (Основно сценарио за апликација)

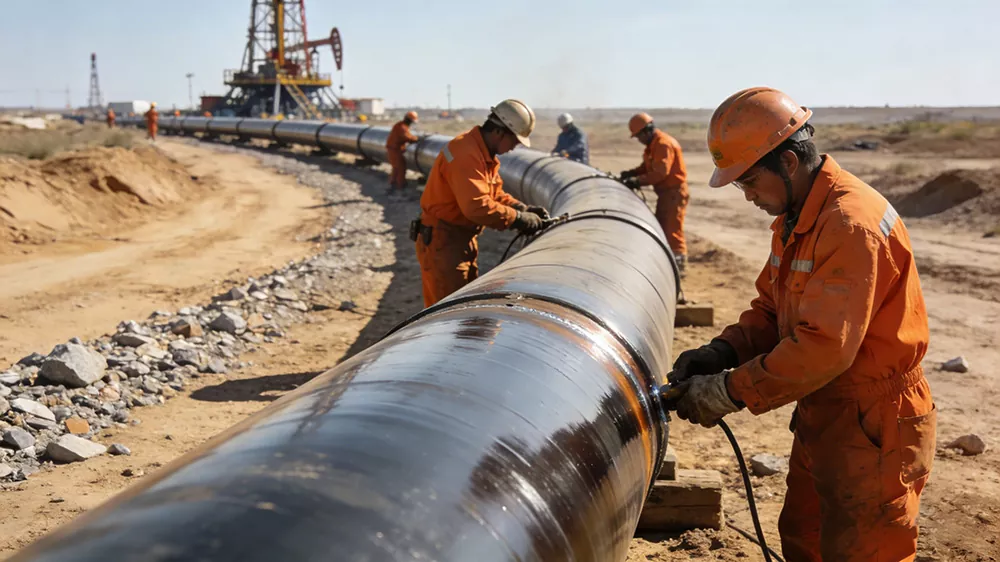

Компатибилни медиуми: сурова нафта, природен гас, рафинирано масло, метан од јаглен, пареа, итн. Основното барање е транспорт со висок притисок, на долги растојанија и без истекување. Погоден е за сложени терени како што се пустини, висорамнини и планини. Може да издржи екстремни температурни разлики и ефекти од геолошките населби. Тој е „главната артерија“ на пренос на енергија и е широко користен во изградбата на цевководи на долги растојанија. Може ефективно да ја подобри ефикасноста на транспортот, да ги намали загубите на енергија, да ги намали вкупните трошоци на проектот, да го продолжи работниот век и да ги намали инвестициите за одржување. На местото за поставување на нафтоводот за нафта од нафтено поле, површината на материјалите на цевките усвојува висока антикорозивна технологија, која е погодна за сложената корозивна средина на нафтеното поле, обезбедувајќи маслото да се транспортира без истекување.

2. Областа на инженерство за заштеда на вода

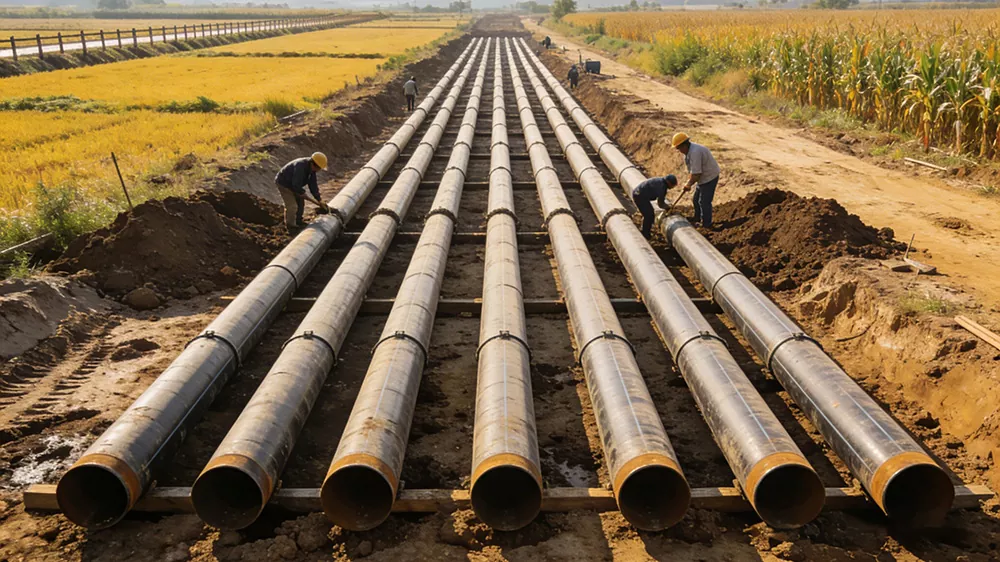

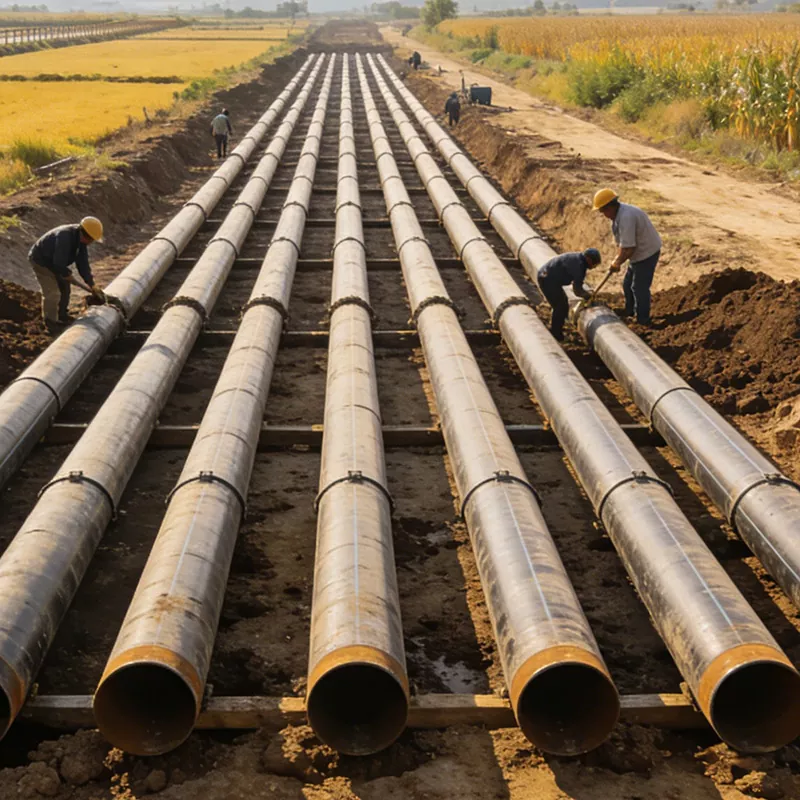

Применливи сценарија: Проекти за пренасочување на вода од големи размери, проекти за пренос на вода, проекти за контрола на поплави и одводнување, главни цевководи за наводнување обработливо земјиште, проекти за водоснабдување за вода за пиење, проекти за водоснабдување на островот итн. Основните барања се висок капацитет на проток, отпорност на корозија и отпорност на притисок на вода. Тие можат да се прилагодат на сложени средини како што се речни корита, земји погодени од сол итн. Тие можат ефективно да се спротивстават на водената ерозија и геолошкото слегнување, обезбедувајќи стабилен пренос на водните ресурси и гарантирајќи безбедно функционирање на проектите за зачувување на водата. Тие играат важна потпорна улога во клучните национални проекти за зачувување на водата. Опис на сцената: На градилиштето на проектот за пренасочување на вода во Џингхаи, за поставување на главниот цевковод се користат спирални цевки со голем дијаметар. Цевките минуваат низ реки или обработливи површини, а работниците вршат третман за заптивање на интерфејсот. На локацијата на проектот за водоснабдување на островот, се користат спирални цевки со голем дијаметар со 3PE антикорозивна технологија за да се спротивстават на ерозијата на морската вода и да се постигне меѓусебно поврзување на водните ресурси помеѓу островот и копното.

Типичен случај

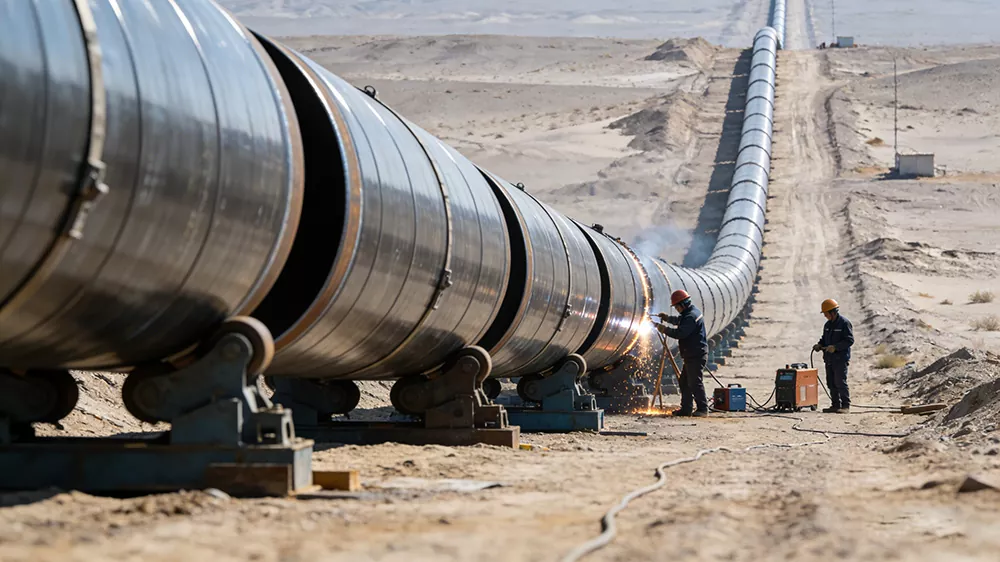

Случај 1: Проект за разгранета линија на пренос на гас од Запад кон Исток (во полето за транспорт на енергија)

Барања за проектот: Треба да се постави цевковод за природен гас под висок притисок на долги растојанија, погоден за сложени терени како што се пустини и планини. Материјалот на цевката мора да има степен на притисок од ≥ 6,3 MPa, да биде отпорен на геолошки слегнување и корозија и да може брзо да се снабдува во серии за да се обезбеди цевководот да работи без истекување долго време.

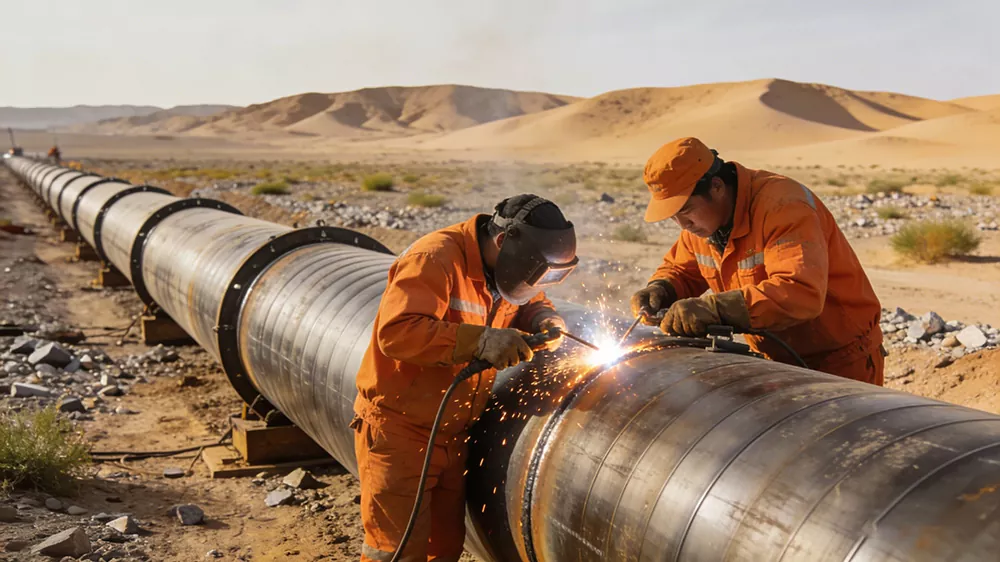

Примена на производот: Избрана е спирална цевка со голем дијаметар од челик X80, со надворешен дијаметар од 1220 mm и дебелина на ѕидот од 22 mm. Беше усвоен 3PE антикорозивен процес + технологија за катодна заштита. Беа испорачани вкупно над 8.000 тони, покривајќи должина на цевковод од над 120 километри, исполнувајќи ги барањата за транспорт под висок притисок, а заварите беа подложени на двојно недеструктивно тестирање на ултразвук и рендген, со 100% квалификација. Сцена:

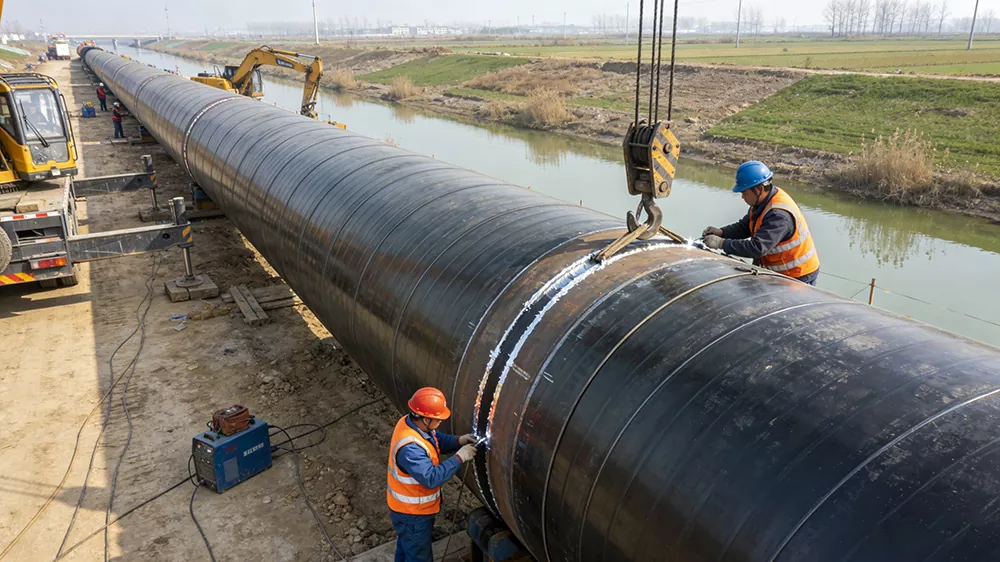

Случај 2: Проект за главен цевковод на проектот за пренасочување на вода Џинг-Хуаи (во областа на инженерството за зачувување на водата)

Барања за проектот: Потребен е главен цевковод за пренасочување на вода за да се постигне голем транспорт на чиста вода, погоден за сценарија за преминување на река и за поставување обработливо земјиште. Материјалот на цевката мора да биде нетоксичен, отпорен на корозија, да има голем дијаметар, со номинален дијаметар од DN2000. Потребни се приспособени материјали за цевки со стандардна должина од 18 метри за да се намали бројот на интерфејси и да се подобри ефикасноста на конструкцијата.

Примена на производот: Изберете Q345B материјал за спирални цевки со голем дијаметар, со надворешен дијаметар од 2020 mm и дебелина на ѕидот од 18 mm. Процесот против корозија IPN8710 за вода за пиење е усвоен за да не се обезбеди секундарно загадување на водата за пиење. Обезбедени се приспособени материјали за цевки со стандардна должина од 18 метри, вкупно над 5.000 тони, за поставување на главниот цевковод преку реки и во обработливи површини. Сцена:

Пакување и испорака

1. Стандарди за пакување (погодни за карактеристики со голем дијаметар и тешка тежина, земајќи ја предвид заштитата и практичноста)

2. Спецификации за испорака (земајќи ја предвид ефикасноста, безбедноста и трошоците и прилагодени на транспортните карактеристики на цевките со голем дијаметар)

(1) Начин на транспорт

(2) Барања за вчитување

Пред вчитување, проверете го интегритетот на пакувањето на цевката и состојбата на антикорозивниот слој. Откако ќе потврдите дека нема оштетувања, непречено подигнете ги цевките на транспортниот носач. Користете челични јажиња и гумени влошки за фиксирање. Избегнувајте намотување на челичните жичени јажиња преку антикорозивниот слој (користете гумени влошки за изолирање). Ова е за да се спречи оштетување на антикорозивниот слој при подигнување и транспорт и да се избегне деформација на цевките поради стискање. Уредно поставете ги цевките. Групирајте ги цевките со иста спецификација заедно. Наредете ги по должина и дебелина и поставете ги одделно за да избегнете оштетување од судир предизвикано од мешано оптоварување. Осигурете се дека крајните приклучоци се добро запечатени за да се спречи влегување на туѓи предмети во цевките.

(3) Циклус на снабдување и испорака

(4) Транспортно осигурување и услуга по продажбата

За време на транспортниот процес, се врши следење во реално време, а локацијата на транспортот и состојбата на цевките се обезбедени во реално време за да се избегнат доцнење на транспортот или оштетување на цевките. Во случај на оштетување на пакувањето, гребнатини на цевки, деформација итн. за време на транспортот, ние веднаш ќе организираме повторна испорака или поправка на лице место за да се осигураме дека тоа нема да влијае на напредокот во изградбата на клиентите. За превоз на долги растојанија и сложени патни услови, ќе се купи доволно осигурување за карго транспорт за сеопфатна заштита на правата и интересите на клиентите.

Предавање и постпродажба: По завршувањето на предавањето, ќе се дадат професионални предлози за складирање на цевки (како што се избегнување долготрајна изложеност на сонце и дожд на отворено, антикорозивни цевки кои избегнуваат гребнатини од остри предмети, подигање на дното за складирање за да се спречи контакт со 'рѓа со земјата итн.), и ако има какви било прашања поврзани со монтажа или техничко тестирање, ќе се договорат подоцна.

Предностите на изборот на Shunchen

Има силна отпорност на притисок, со рамномерна распределба на напрегањето во спиралниот заварен спој, одлична отпорност на деформација и таложење. Погоден е за транспорт на долги растојанија под висок притисок и сложени подземни средини. Спецификациите се комплетни, а дијаметарот на цевката и дебелината на ѕидот може да се прилагодат по потреба за да се задоволат барањата на проектите со голем дијаметар. Квалитетот на заварувањето е стабилен, со користење на двострано потопено лачно заварување, со густи завари и добри перформанси на запечатување. Целиот процес е загарантиран со недеструктивно тестирање за да се обезбеди квалитет. Ефикасноста на производството е висока, материјалот е цврст и има повисок однос на трошоците и перформансите во споредба со цевките без шевови и цевките со директен спој со ист дијаметар. Може да се комбинира со различни антикорозивни третмани како што се 3PE и епоксидни, погодни за сценарија како нафта и гас, општинска и хемиска индустрија, со долг работен век. Системот за услуги е комплетен, од дизајн на шема, прилагодување на производството до логистичка дистрибуција, техничка поддршка на лице место, го следи целиот процес, а одговорот по продажбата е навремен, обезбедувајќи сигурни гаранции за стабилно функционирање на проектот.

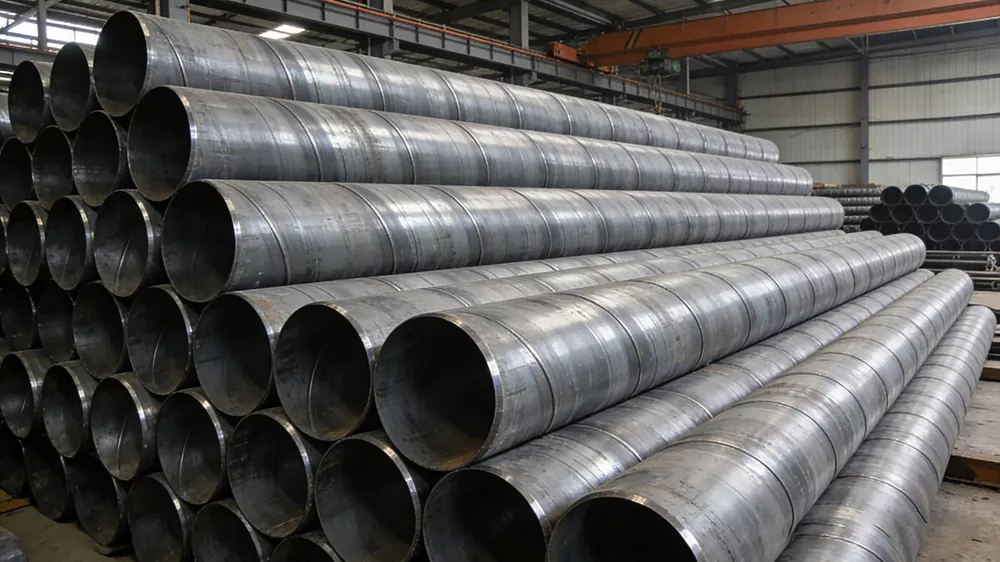

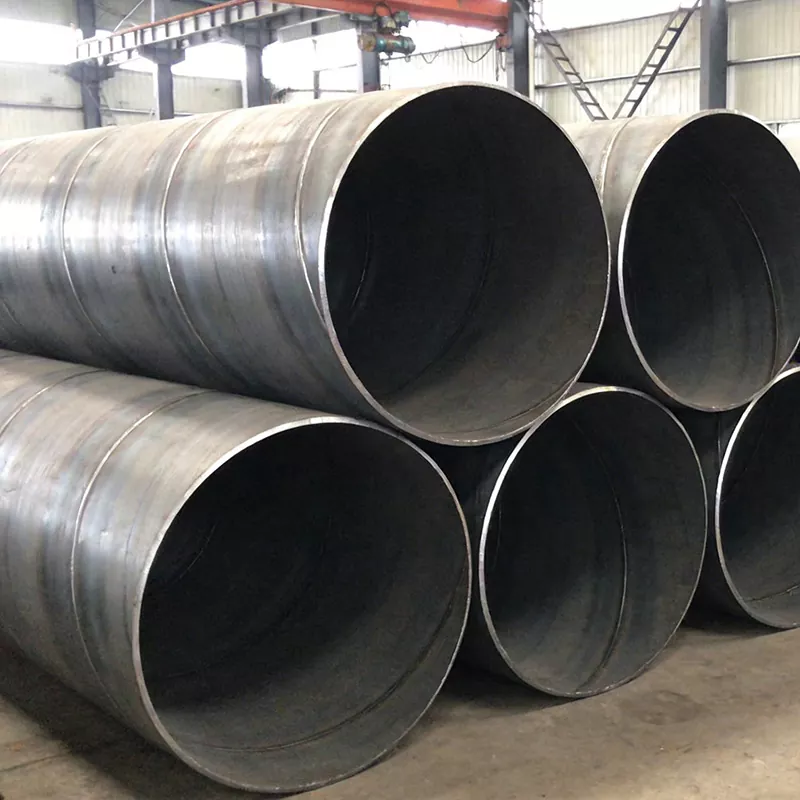

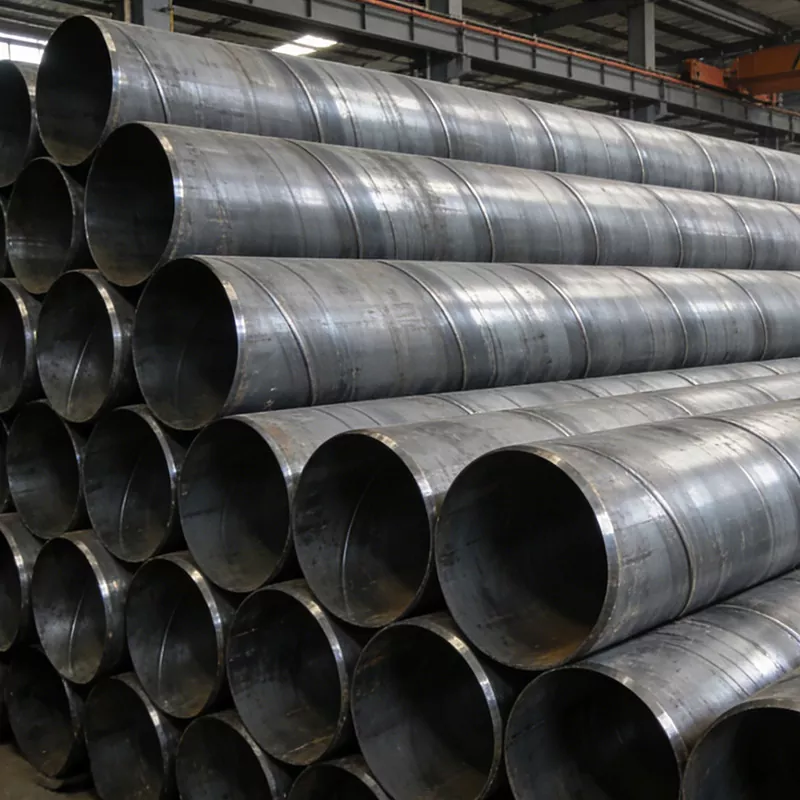

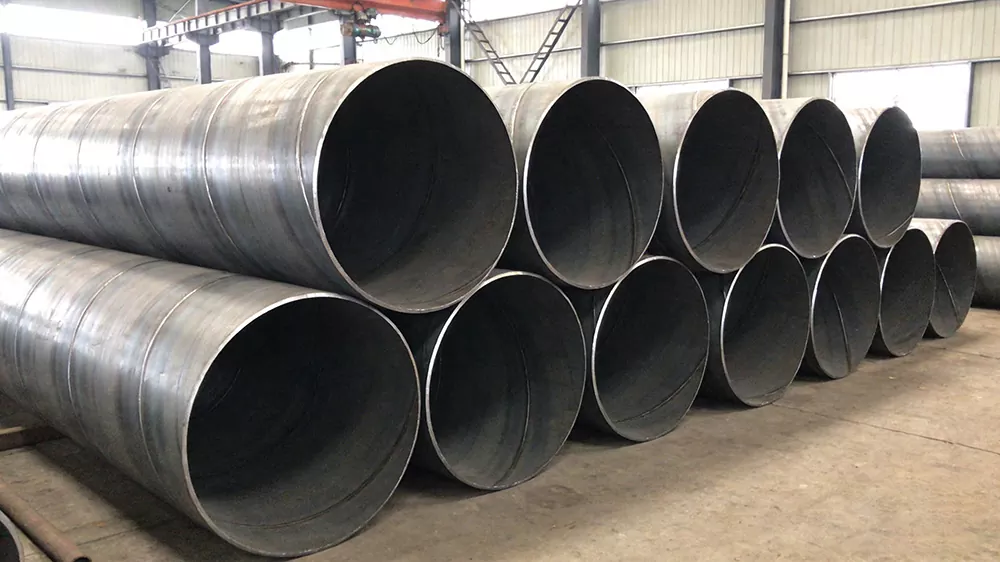

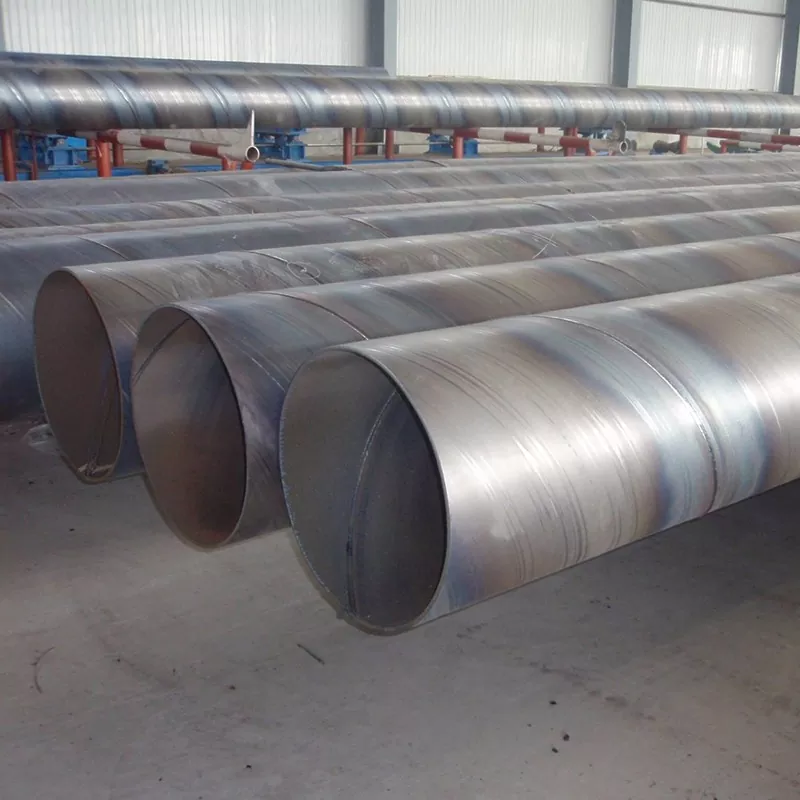

Илустрација на производот:
