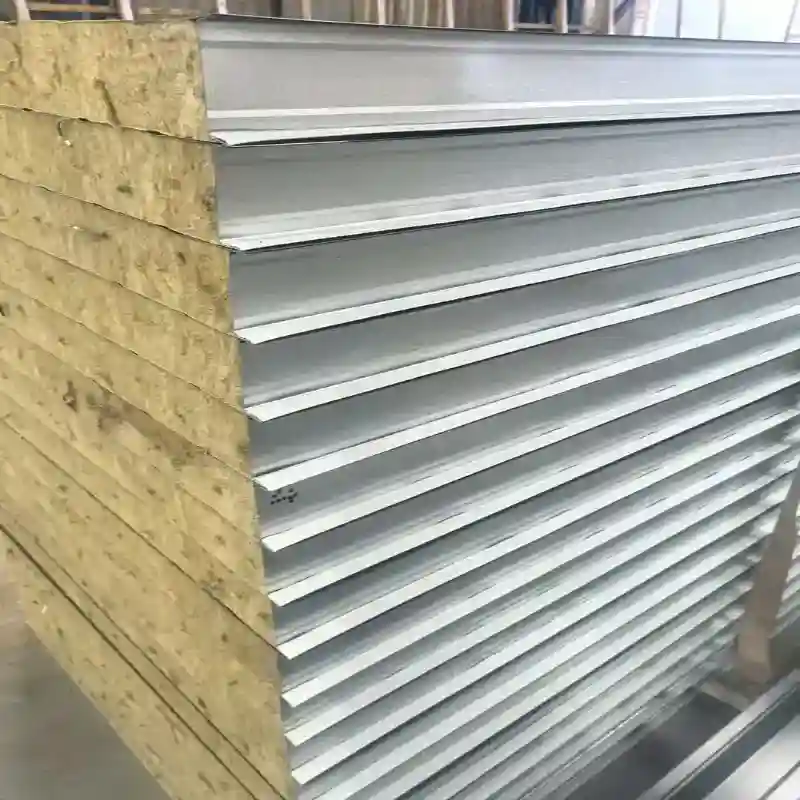

Метален композитен покривен панел

Shunchen Metal Composite Roof Panel нуди интегрирано решение за покриви за индустриски постројки, магацини, ладилни складишта и комерцијални објекти. Одликувајќи се со континуирано ламинирање на издржливи метални кожи и изолирани јадра (50–200 mm), ги елиминира дополнителните слоеви на самото место додека ја максимизира енергетската ефикасност. Поддржан од групен капацитет од 450.000 тони, тој обезбедува целосни сопствени спецификации и брза испорака.

Клучни карактеристики

Интегрирана топлинска изолација

Изолираното јадро е затворено помеѓу металните листови, создавајќи континуирана топлинска бариера низ покривот. Јадрата PU и PIR се особено погодни за згради каде што е важно ограничувањето на преносот на топлина преку покривот.

Потребната дебелина на металниот композитен покрив може да се избере според целта за изолација на проектот и локалните климатски услови, наместо да се користи една фиксна дебелина за секоја зграда.

Метална површина отпорна на временски услови

Надворешниот метален слој ја обезбедува првата бариера против дожд, сончева светлина, ветер и атмосферска изложеност. Избраниот систем за обложување додава заштита на челичната или алуминиумската подлога и исто така ја одредува видливата завршница на покривот.

За проекти во влажни, крајбрежни или хемиски изложени средини, спецификацијата на подлогата и облогата треба да се изберат според очекуваните услови на корозија.

Структурна ригидност

Слепената сендвич конструкција комбинира две метални кожи со цврсто или полуцврсто изолационо јадро. Ова создава подебел и постабилен панел од еден тенок метален лим.

Ригидноста на панелот зависи од типот на јадрото, дебелината на панелот, дебелината на металниот лим, геометријата на профилот, распонот и начинот на фиксирање. За конструктивен дизајн на покривот, конечната конфигурација на панелот треба да биде избрана според потребниот распон и условите за оптоварување.

Намален слој на покривот

Бидејќи металната покривка и изолацијата се испорачуваат како една фабричка компонента, системот за покривање не бара посебен изолациски слој помеѓу надворешниот покривен лим и внатрешноста на зградата.

Оваа интегрирана конфигурација може да го намали бројот на фази на инсталација и да го поедностави ракувањето со материјалите за време на изградбата на покривот.

Прилагоден површински изглед

Надворешните и внатрешните метални лимови може да се испорачаат во различни облоги и бои. Ова овозможува изгледот на покривот да се усогласи со индустриски објекти, комерцијални згради, магацини и други архитектонски барања.

Апликации

Индустриски работилници и фабрики

Металните композитни покривни панели се користат за фабрички покриви каде што е потребна топлинска изолација заедно со завршена метална покривна површина. Конфигурациите на PU, PIR и камена волна може да се изберат според термичките и противпожарните барања на зградата.

Магацини и логистички згради

Магацините бараат големи површини на покривот со конзистентни димензии на панелите и ефикасна инсталација. Префабрикуваната панелна структура е погодна за магацини со челична рамка и логистички објекти каде што покривната конструкција треба да покрива големи површини.

Објекти за ладно складирање

За ладилни објекти и згради со контрола на температурата, PU или PIR јадрата може да се изберат поради нивните термоизолациски својства. Дебелината на панелот вообичаено се одредува според целната внатрешна температура, надворешната клима, оптоварувањето со ладење и дизајнот на обвивката на зградата.

Комерцијални и земјоделски објекти

Панелите може да се користат за комерцијални објекти, земјоделски складишта, згради за добиток и други објекти за кои е потребен завршен изолиран покрив.

Индустриски згради чувствителни на оган

Конфигурациите на јадрото од камена волна може да се користат онаму каде што проектот бара минерално изолационо јадро со незапаливи карактеристики. Конечната класификација на пожарот треба да се потврди според комплетната конструкција на панелот и применливиот стандард за тестирање.

Технички параметри

Спецификации на производот

Типичен избор на дебелина

Дебелината на металната композитна плоча на покривот треба да се определи според бараните термички перформанси, спецификацијата за пожар, распонот, локалната клима и структурниот дизајн, наместо да се избира исклучиво според типот на зградата.

Применливи стандарди

Shunchen може да произведува панели според наведените кинески и меѓународни барања, вклучувајќи ги GB/T 23932-2009 и EN 14509 каде што е применливо. Тестирањето за пожар и перформанси може да се организира според применливата спецификација на проектот, вклучувајќи ги релевантните ASTM или други регионални методи за тестирање.

Точниот стандард и методот на тестирање треба да се потврдат пред производството бидејќи класификацијата на пожарот и топлинските перформанси зависат од целосната конструкција на панелот, вклучувајќи ги металните кожи, материјалот на јадрото, дебелината, спојниците и конфигурацијата на инсталацијата.

Производство и контрола на квалитет

Континуирано производство на панели

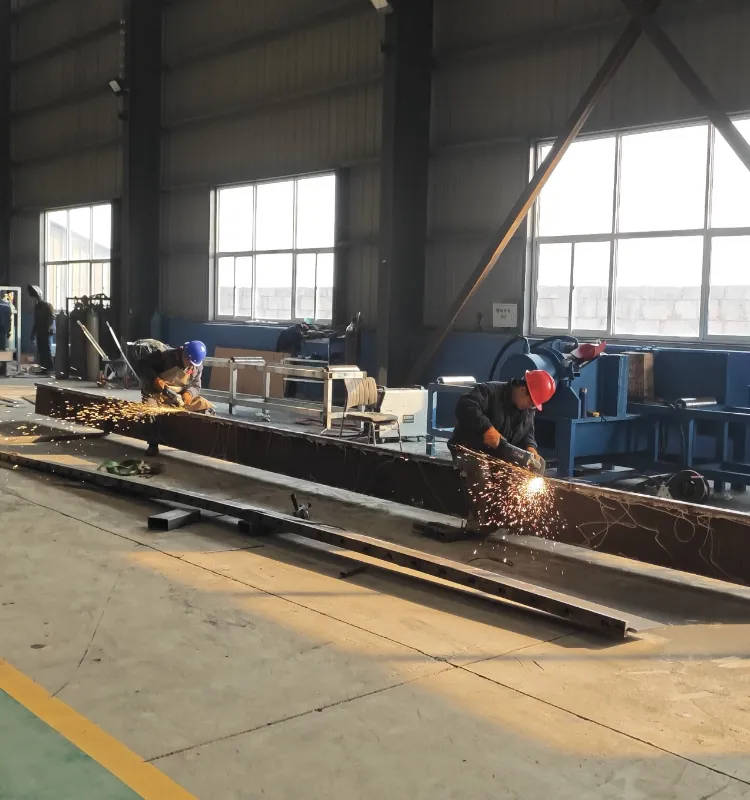

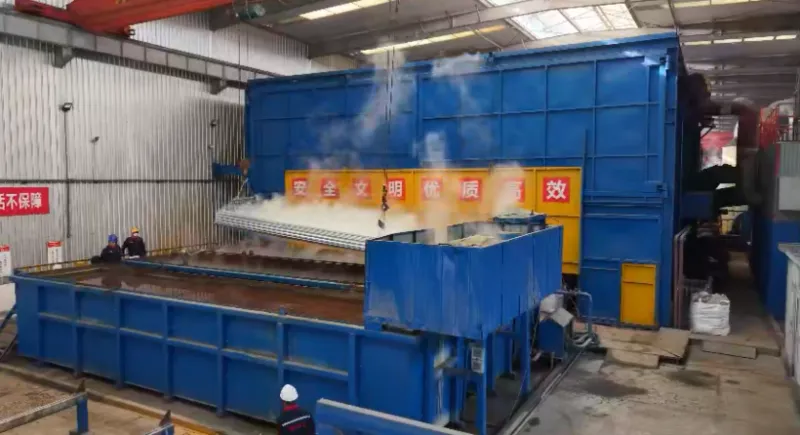

Shunchen користи автоматизирани континуирани композитни производни линии за да ги формира металните листови, да го подготви изолационото јадро, да нанесе материјали за поврзување и да ги притисне слоевите во интегриран панел.

Континуираното производство ги одржува конзистентни геометријата на панелот и распоредот на слоевите во текот на целото производство.

Инспекција на основни материјали

Пред ламиниране, изолационото јадро се проверува според потребниот тип на материјал и спецификација. Густината, дебелината и другите релевантни својства може да се проверат според избраното јадро и применливите барања за инспекција.

Инспекција на димензиите на панелот

Завршените метални композитни покривни панели се проверуваат за дебелина, ширина, должина, состојба на профилот и видливи димензионални отстапувања. Инспекцијата се фокусира на тоа дали готовиот панел кореспондира со одобрената производна спецификација.

Сврзување и површинска инспекција

Поврзаниот интерфејс се проверува за видлива раслојување и нецелосно поврзување. Металната површина се проверува за гребнатини, дефекти на облогата, вдлабнатини и други видливи оштетувања пред пакувањето.

Тестирање на перформанси

Во зависност од конфигурацијата на производот и барањата на проектот, тестирањето може да вклучи топлинска спроводливост, перформанси на пожар, отпорност на свиткување и друга релевантна верификација на перформансите.

За нарачки за извоз кои бараат независна верификација, може да се организира инспекција од трета страна преку организации како што се SGS или BV според договорениот опсег на инспекција.

Прилагодување на OEM

Избор на јадро и метален материјал

Клиентите можат да го наведат надворешниот метален лим, внатрешниот метален лим и изолационото јадро според барањата на проектот. Shunchen може да обезбеди комбинации базирани на челик обложен со боја, легура на алуминиум-магнезиум-манган, PU, ​​PIR, камена волна и стаклена волна.

Дебелина и ширина на панелот

Дебелината на панелот може да се прилагоди според барањата за изолација и дизајнот на зградата. Ефективната ширина, исто така, може да се прилагоди за да одговара на распоредот на покривот и системот за инсталација.

Прилагодена должина на панелот

Панелите може да се произведуваат во фиксни или прилагодени должини. Производството со сечење до должина ја намалува потребата за обемно сечење на самото место и овозможува усогласување на димензиите на панелите со геометријата на покривот.

Површинска облога и боја

Клиентите можат да го наведат типот на облогата, завршетокот на површината и бојата. Системите за обложување со полиестер и флуоројаглерод се достапни за различни барања за изложеност и изглед.

Префабрикувана обработка

Дополнителната фабричка обработка може да вклучува отворање, запечатување на рабовите, свиткување на аголот и претходно дупчење според одобрените цртежи. Овие операции се завршени пред пратката кога проектот бара панелите да пристигнат делумно подготвени за инсталација.

Инсталација и поврзување

Распоред на покривот

Пред монтажата, конструкцијата на покривот треба да се провери за усогласување, растојанието на оградата, ниво и услови за носење. Димензиите на металниот композитен покривен панел треба да се потврдат според одобрениот распоред на покривот пред да ги подигнете сноповите на покривот.

Позиционирање на панелот

Панелите се позиционирани долж проектираната насока на покривот и се поддржани од основните огради. Правилното усогласување е важно бидејќи зглобот на панелот го одредува континуитетот на покривната покривка.

Заедничка врска

Соседните панели се поврзани преку дизајнираната странична спојка или структурата на преклопување. Зглобот треба да биде целосно заглавен и усогласен пред да се прицврсти за да се спречат празнините помеѓу панелите.

Прицврстување

Прицврстувачите се инсталираат преку одредената област за прицврстување во потпорната конструкција. Типот на прицврстувачот, растојанието, спецификацијата на машината за перење и положбата на прицврстување треба да ги следат цртежите за инсталација на проектот и локалните барања за оптоварување на ветерот.

Трепкање и запечатување

Рабовите на покривот, гребените, долините, пенетрациите и другите спојки бараат соодветен третман со трепкање и запечатување. Овие области се особено важни за спречување на навлегување вода бидејќи ја прекинуваат континуираната површина на покривот.

Деталите за инсталација треба да ги следат упатствата за инсталација на добавувачот на панели и одобрениот проект на покривот од конструкторскиот инженер.

Зошто да изберете Shunchen?

Shunchen обезбедува метални композитни покривни панели од интегрирана производствена база за преработка на челик со капацитети што покриваат преработка на челичен материјал, обложување, галванизација, складирање и логистика.

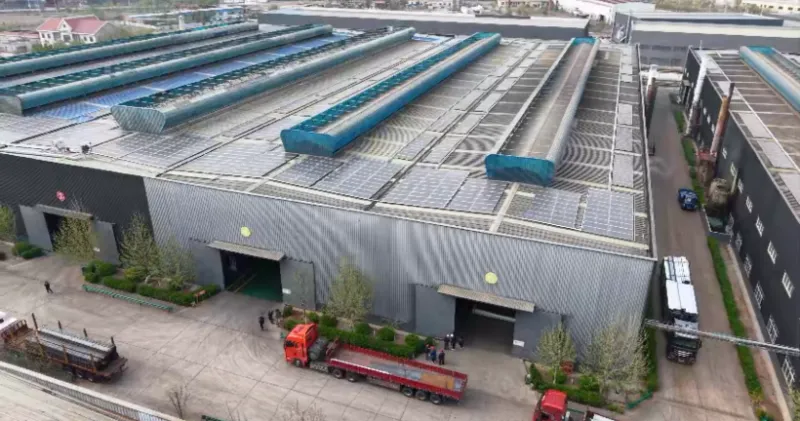

Групата има годишен производствен капацитет кој надминува 450.000 тони и повеќе од 40.000 квадратни метри производствен и простор за складирање. За нарачки на композитни покривни панели, оваа производствена инфраструктура поддржува набавка на суровини, производство на панели, приспособена обработка, проверка, пакување и извозна пратка во рамките на истиот синџир на снабдување.

Клиентите можат да ги наведат барањата за јадрото на панелот, металниот лим, дебелината, ширината, должината, облогата, бојата и барањата за префабрикување пред производството. Техничките информации се прегледуваат според спецификацијата на проектот, така што производната конфигурација се потврди пред нарачката да влезе во производство.

За нарачки за извоз, Shunchen може да обезбеди фабричка документација за тестирање, записи за димензионална инспекција, материјална документација и инспекција од трета страна каде што е потребно. ФОБ и ЦИФ аранжмани за испорака се достапни за меѓународни нарачки.

Најчесто поставувани прашања

Која е разликата помеѓу метален композитен покривен панел  и еднослоен метален покривен лим?

Металниот композитен покривен панел содржи изолационо јадро помеѓу два метални слоја, додека еднослојната покривна плоча главно обезбедува надворешна покривка отпорна на временски услови. Според тоа, композитната структура ги комбинира функциите на покривот и изолацијата во една префабрикувана компонента.

Кое јадро треба да се избере за композитен покривен панел?

PU и PIR најчесто се избираат кога топлинската изолација е примарен услов. Карпестата волна е погодна за проекти каде што се важни перформансите на оган и изолацијата базирана на минерали. Стаклената волна може да се земе предвид кога е потребна топлинска и звучна изолација. Конечниот избор треба да ги следи термичките и противпожарните спецификации на проектот.

Кои дебелини на панели се достапни?

Вообичаените дебелини вклучуваат 50, 75, 100, 150 и 200 mm. Другите дебелини може да се дискутираат според бараните термички перформанси и дизајнот на проектот.

Може ли да се прилагоди должината на панелот?

Да. Панелите може да се испорачуваат во фиксни должини како што се 6 m и 12 m или да се исечат на одредени должини според распоредот на покривот и барањата за транспорт.

Може ли да се приспособат надворешната боја и облогата?

Да. Може да се набават полиестер, флуоројаглерод и други специфицирани системи за обложување. Бојата може да се прилагоди и според достапниот систем за обложување и барањата на проектот.

Можете ли да обезбедите панели од алуминиум-магнезиум-манган?

Да. Листовите од легура на алуминиум-магнезиум-манган може да се користат како метална површина за соодветни конфигурации на композитни покривни панели. Дебелината на подлогата и структурата на панелот треба да се потврдат според дизајнот на покривот.

Можете ли да ги обработите отворите пред пратката?

Да. Отворањето, запечатувањето на рабовите, виткањето и преддупчењето може да се организираат според одобрените производни цртежи.

Кои информации се потребни за понуда?

Потребните информации вообичаено ја вклучуваат површината на покривот или количината на панелот, дебелината на панелот, материјалот на јадрото, типот и дебелината на металниот лим, ефективната ширина, должината на панелот, облогата, бојата, барањата за инсталација и дестинацијата за испорака. Цртежите на покривот се корисни кога клиентот бара пресметка на количината или префабрикувана обработка.

Можете ли да организирате инспекција од трета страна?

Да. SGS, BV или друга договорена инспекција од трета страна може да се организира според опсегот на инспекцијата наведен во договорот за купување.
