Што го прави Angle Steel врвен избор за изградба на кула за пренос?

Стоејќи високо наспроти хоризонтот, кулите за пренос на електрична енергија се тивкиот столб на модерната цивилизација. Тие носат моќ на огромни растојанија, поврзувајќи ги градовите, индустриите и домовите. Овие импозантни структури се инженерски чуда на ефикасност и еластичност, дизајнирани да издржат екстремни временски услови, тешки товари од мраз и немилосрдната сила на ветерот. Изборот на материјал за овие кули не е произволен; тоа е внимателно пресметана одлука која ги балансира силата, тежината, цената и долговечноста. Повеќе од еден век, еден материјал постојано е врвен избор за изградба на кула за пренос:аголен челик. Од раните денови на електрификацијата до денешните мрежи со ултра висок напон, аголниот челик ја докажа својата доверливост во најтешките услови, од замрзнатата тундра до преполните пустини.

Аголниот челик, структурен челичен облик со пресек во облик на L, нуди комбинација на својства што го прават уникатно погоден за конструкција на кула за пренос. Неговиот висок сооднос сила-тежина овозможува дизајнирање на високи, тенки кули кои ја минимизираат употребата на материјалот додека го максимизираат структурниот интегритет. Неговата способност да се завртка или заварува овозможува брзо изработка и склопување на оддалечени локации. Неговата издржливост гарантира дека овие критични инфраструктурни средства можат да работат со децении со минимално одржување. Во оваа статија, ќе истражуваме во специфичните технички, економски и практични причини зошто аголниот челик останува неспоредлив избор за изградба на кула за пренос. Ќе ги истражиме својствата на материјалот, предностите на дизајнот, производните процеси и логистичките размислувања кои го прават аголниот челик индустриски стандард, обезбедувајќи им на инженерите и менаџерите на проектите сознанија што им се потребни за да ги специфицираат вистинските материјали за нивниот следен проект за далноводи.

Содржина

• 1. Што е аголен челик и зошто се користи во преносните столбови?
• 2. Кои структурни својства го прават аголниот челик идеален за изградба на кули?
• 3. Како аголниот челик нуди економичност и економски предности?
• 4. Каква улога играат леснотијата на изработка и склопување во успехот на проектот?
• 5. Кои се клучните технички спецификации за челикот со агол на преносната кула?
• 6. Често поставувани прашања (ЧПП)
• 7. Заклучок

1. Што е аголен челик и зошто се користи во преносните столбови?

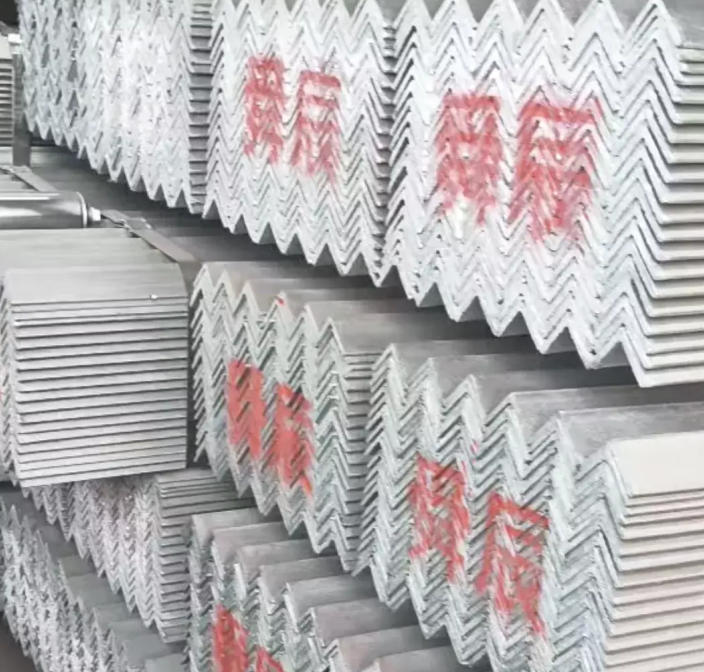

Аголниот челик, исто така познат како аголно железо или L-држач, е конструктивен челичен производ со пресек во облик на буквата "L". Се произведува со топло валање или ладно формирајќи челична палка во форма на агол од 90 степени. Двете краци на аголот се типично со еднаква или нееднаква должина, со различни дебелини достапни за да се исполнат различните барања за носење. Стандардната форма, челик со еднаков агол, најчесто се користи во изградбата на кулата за пренос. Напречниот пресек во облик на L обезбедува висок момент на инерција и висок модул на пресек во однос на неговата тежина, што го прави исклучително ефикасен структурен елемент за отпорност на силите на свиткување и торзија.

Употребата на аголен челик во изградбата на далноводните кули датира од крајот на 19 век, кога се градеа првите далекуводи за пренос на електрична енергија. Раните кули честопати биле конструирани од ковано железо или леано железо, но овие материјали биле тешки, кршливи и тешки за изработка. Аголниот челик, со својот висок сооднос сила-тежина и леснотијата на изработка со помош на завртки и навртки, брзо стана материјал на избор. Воведувањето на високо-цврсти, нисколегирани челици дополнително ги подобри перформансите на аголните челични кули, овозможувајќи изградба на повисоки и со подолг распон.

Постојат неколку причини зошто аголниот челик останува доминантен материјал за изградба на кула за пренос:

• Структурна ефикасност:Обликот L обезбедува одлични структурни перформанси и при компресија и затегнување, што го прави погоден за различните услови на оптоварување што ги доживуваат преносните столбови.
• Модуларност:Аголните челични кули се конструирани од стандардни, модуларни компоненти кои лесно може да се изработат во фабрика и да се склопат на лице место.
• Прицврстување:Рамните површини на аголниот челик овозможуваат лесно поврзување со завртки или заварување, поедноставувајќи го процесот на склопување и намалувајќи го времето на градба.
• Трајност:Кога е правилно поцинкуван, аголниот челик нуди исклучителна отпорност на корозија, обезбедувајќи долг работен век дури и во сурови средини.
• Ефективност на трошоците:Аголниот челик е релативно ефтин за производство и транспорт, што го прави економски исплатлива опција за големи инфраструктурни проекти.
• Поправка на терен:Оштетувањето на аголната челична кула може лесно да се поправи на терен со замена на оштетените членови или со зајакнување на постоечките.

НаTianjin Shunchen Hongye Enterprise Management Co., Ltd.,Ние обезбедуваме висококвалитетен аголен челик за проекти за преносни кули повеќе од една деценија. Нашата фабрика произведува аголен челик според највисоките стандарди, осигурувајќи дека секое парче ги исполнува ригорозните барања на индустријата за пренос на енергија. Ние разбираме дека доверливоста на електричната мрежа зависи од квалитетот на употребените материјали и ние сме посветени на испорака на аголен челик кој работи според највисоките очекувања. Нашето долгогодишно искуство во индустријата ни овозможува да им обезбедиме на нашите клиенти техничка поддршка и знаење за производите што им се потребни за да го специфицираат челикот со прав агол за нивните специфични проектни барања.

2. Кои структурни својства го прават аголниот челик идеален за изградба на кули?

За да се разбере зошто аголниот челик е материјал на избор за преносните столбови, неопходно е детално да се испитаат неговите структурни својства. Преносните кули се подложени на сложена комбинација на оптоварувања: мртвата тежина на самата кула, тежината на спроводниците и изолаторите, оптоварувањето на ветерот на кулата и спроводниците, оптоварувањата на мраз во ладна клима и, во некои региони, сеизмички оптоварувања. Кулата мора да биде дизајнирана да се спротивстави на овие оптоварувања без прекумерно отклонување или дефект. Структурните перформанси на аголниот челик се директен резултат на неговите материјални својства и неговата геометриска форма.

Сооднос сила-тежина:Односот сила-тежина е критичен фактор во структурниот дизајн. Материјалот со висок сооднос сила-тежина овозможува полесна структура, што го намалува оптоварувањето на темелот и ги намалува трошоците за материјалите. Аголниот челик, особено кога е направен од челик со висока цврстина, нисколегиран, има одличен сооднос сила-тежина. Тоа е затоа што напречниот пресек во форма на L обезбедува висок момент на инерција (отпорност на свиткување) и висок модул на пресек (отпорност на стрес) за дадена тежина. Оваа ефикасност е клучна причина зошто аголниот челик се претпочита во однос на другите структурни форми, како што се тркалезни шипки или рамни шипки.

Отпорност на свиткување:Членовите за компресија во кулата се ранливи на свиткување, што е ненадеен, катастрофален дефект што се случува кога тенок член е преоптоварен. Напречниот пресек на аголниот челик во облик на L обезбедува висок радиус на вртење, што е мерка за отпорноста на членот на свиткување. Ова значи дека аголните челични елементи за компресија можат да бидат дизајнирани со подолга ефективна должина пред да стане проблем извивањето. Употребата на елементи со двоен агол (два аголни челични делови поставени еден до друг) дополнително ја подобрува отпорноста на свиткување, овозможувајќи уште повисоки и потенки дизајни на кули.

Отпорност на торзија:Преносните кули често се подложени на торзиони оптоварувања предизвикани од нерамномерни сили на ветерот или оптоварување со мраз на спроводниците. Напречниот пресек на аголниот челик во форма на L обезбедува одреден степен на отпорност на торзија, иако не е толку ефикасен како затворените делови. За да се ублажи торзијата, дизајнот на кулата обично вклучува потпора и триаголност.

Локално свиткување (нозе):Поединечните краци на аголниот челик можат локално да се свиткаат под висок притисок на притисок. Односот на ширината и дебелината на нозете е внимателно контролиран за да се спречи локално свиткување. Стандардите како спецификацијата на Американскиот институт за челична конструкција (AISC) обезбедуваат ограничувања на овие соодноси за да се осигура дека членот нема да пропадне поради локалното свиткување. Односот ширина-дебелина, во комбинација со цврстината на материјалот, одредува дали аголниот челик ќе пропадне со попуштање или со локално свиткување.

Отпорност на замор:Кулите за пренос се подложени на циклично оптоварување од ветер и, во некои случаи, галоп на проводникот. Отпорноста на замор на аголниот челик е генерално добра, под услов врските да бидат правилно дизајнирани и изработени. Приклучоците со завртки се особено ефикасни во спречувањето на пукнатини од замор, бидејќи го распределуваат товарот низ повеќе завртки.

Табелата подолу ги сумира типичните механички својства на аголниот челик што се користи за изградба на кула за пренос.

3. Како аголниот челик нуди економичност и економски предности?

Економските предности на аголниот челик се главен фактор за неговата доминација на пазарот на преносни кули. Не се работи само за цената за килограм; Станува збор за вкупните трошоци на проектот, кои вклучуваат материјални трошоци, трошоци за изработка, транспортни трошоци, трошоци за инсталација и трошоци за одржување во текот на животниот век на кулата. Аголниот челик нуди поволна рамнотежа во сите овие категории, што го прави економски најисплатлива опција за големи проекти за далноводи.

Пониски трошоци за материјали:Аголниот челик се произведува во големи количини користејќи воспоставени производни процеси, што ја одржува цената на килограм релативно ниска. Суровините (железна руда и старо железо) се во изобилство, а производствениот процес е високо ефикасен. Во споредба со другите структурни материјали, како што се алуминиум или композитни материјали, аголниот челик нуди значително помал трошок по единица сила.

Намалени трошоци за изработка и склопување:Напречниот пресек на аголниот челик во облик на L го прави лесен за изработка и монтажа. Стандардизацијата овозможува развој на ефикасни производствени процеси, намалувајќи ја работната сила потребна за сечење, дупчење и заварување. Употребата на завртки, наместо заварени врски, го поедноставува склопувањето на лице место и не бара висококвалификувани работници за секоја точка на поврзување. Ова резултира со побрза инсталација и помали трошоци за изградба.

Пониски транспортни трошоци:Аголниот челик е релативно густ, но неговиот висок сооднос сила-тежина значи дека значителна количина материјал може да се спакува во даден волумен. Ова ги намалува трошоците за транспорт на челикот од фабриката до градилиштето. Модуларната природа на аголните челични кули овозможува ефикасно пакување и испорака, минимизирајќи го потрошениот простор.

Минимални трошоци за одржување:Кога е правилно поцинкуван, аголниот челик нуди одлична отпорност на корозија, што е една од основните причини за деградација на кулата. Процесот на топло галванизирање обезбедува издржлив слој кој го штити челикот со децении. Ова ја намалува потребата за тековно одржување и поправки, што е значителна трошковна предност во однос на другите материјали за кои е потребна почеста проверка и одржување.

Поправка на терен:Модуларниот дизајн на аголните челични кули овозможува лесни поправки на терен. Ако некој член е оштетен, може да се замени со нов член без да се бара целосна замена на кулата. Ова е голема предност во однос на лиените или заварените конструкции, кои тешко се поправаат откако ќе се инсталираат. Оваа можност за поправка на терен ја намалува вкупната цена на проектот и го продолжува работниот век на кулата.

Споредбата на трошоците на различни структурни материјали за преносните столбови ја покажува јасната економска предност на аголниот челик.

Во Tianjin Shunchen Hongye Enterprise Management Co., Ltd., ги разбираме економските притисоци од големите инфраструктурни проекти. Ние тесно соработуваме со нашите клиенти за да обезбедиме економични решенија за аголен челик кои ги исполнуваат нивните буџети за проекти без да се загрозат квалитетот. Нашите ефикасни производни процеси и обемниот залихи ни овозможуваат да понудиме конкурентни цени и брза испорака. Со партнерство со нас, нашите клиенти можат да постигнат значителни заштеди на трошоците за нивните проекти за преносни кули.

4. Каква улога играат леснотијата на изработка и склопување во успехот на проектот?

Леснотијата на изработка и склопување е критичен фактор за успехот на проект за далновод, особено за проекти на оддалечени или тешко пристапни локации. Аголните челични кули се дизајнирани за ефикасно изработка и брзо склопување, што значи помали трошоци, побрзо завршување на проектот и намален ризик од доцнење.

Процес на изработка:Производството на аголни челични преносни столбови е високо стандардизиран процес. Започнува со сечење аголен челик до потребните должини, проследено со дупчење дупки за приклучоци и, во некои случаи, заварување на подсклопови. Членовите потоа се галванизираат на топло за да се заштитат од корозија. Процесот на галванизација е добро воспоставен и економичен метод за заштита на аголниот челик во надворешни средини. Стандардизираната природа на процесот овозможува висококвалитетно, доследно изработка.

Завртени врски:Огромното мнозинство на приклучоци на аголни челични кули се завртки, а не заварени. Ова е намерен избор на дизајн кој ги поедноставува и изработката и склопувањето. Завртките врски се полесни за изработка, бараат помалку специјализирана опрема и овозможуваат полесно склопување на лице место. Употребата на завртки со висока јачина осигурува дека врските се цврсти како и членовите што ги поврзуваат. Стандардизираните големини на завртките и навртките го намалуваат бројот на потребните различни делови, поедноставувајќи го управувањето со залихите.

Процес на склопување:Склопувањето на аголни челични кули е добро дефиниран процес што може да го спроведе квалификувана екипа. Кулата обично се подигнува со помош на мобилен кран или хеликоптер. Првиот чекор е да се постави основата, а потоа кулата се составува во делови. Модуларниот дизајн на кулата овозможува ефикасно склопување, а стандардизираните врски овозможуваат лесно да се осигура дека кулата е правилно порамнета. Процесот на склопување е релативно брз, што го минимизира времето во кое локацијата е окупирана.

Пред-склопување:Честопати, деловите на кулата се претходно собрани на земја, а потоа се подигаат на своето место. Ова ја намалува количината на работа што треба да се изврши на висина, што ја подобрува безбедноста и ефикасноста. Пред-склопувањето на ниво на земја овозможува полесна проверка и усогласување, намалувајќи го ризикот од грешки.

Прилагодливост на теренот:Завртените врски овозможуваат и одредена приспособливост на полето. Во случај на погрешно усогласување, врските може да се олабават и повторно да се затегнат за да се поправи проблемот. Оваа флексибилност е критична на нерамен терен или кога се работи со мали варијации во основата. Оваа приспособливост е клучна предност во однос на заварените конструкции, кои не се прилагодливи откако ќе се постават.

За да го илустрирате влијанието на леснотијата на изработка и склопување, разгледајте ја следната споредба на два проекти за преносни кули: еден користи аголен челик, а друг користи помалку стандардизиран материјал.

Нашата фабрика во Шунчен е опремена со напредна опрема за изработка, вклучувајќи ЦПУ линии за дупчење и автоматизирани системи за пила, кои обезбедуваат висококвалитетно и ефикасно производство. Ние, исто така, обезбедуваме детални цртежи за изработка и упатства за склопување за да им помогнеме на нашите клиенти да го насочат нивниот процес на склопување. Нашиот фокус на квалитетот и ефикасноста им помага на нашите клиенти да ги завршат своите проекти на време и во рамките на буџетот, обезбедувајќи успешна испорака на доверлива инфраструктура за пренос на енергија.

5. Кои се клучните технички спецификации за челикот со агол на преносната кула?

Изборот на точните спецификации за челик со агол за проект за преносна кула бара детално разбирање на релевантните стандарди, потребните механички својства и специфичните дизајнерски размислувања. Техничките спецификации мора да гарантираат дека кулата е структурно здрава, издржлива и усогласена со индустриските стандарди. Клучните спецификации ги вклучуваат степенот на материјалот, димензиите, толеранциите, облогата и барањата за тестирање.

Оценка на материјалот:Степенот на материјалот го дефинира хемискиот состав на челикот, цврстината на попуштање, цврстината на истегнување и еластичноста. Најчесто користените оценки на материјали за челик со аголен агол на преносната кула се:

• Q235B:Ова е најраспространето одделение за нискојаглероден челик за општа конструкција. Има цврстина на отпуштање од 235 MPa и цврстина на истегнување од 375-500 MPa. Погоден е за повеќето апликации за преносни кули.
• Q345B:Ова е челик со висока јачина, нисколегиран челик со јачина на отстапување од 345 MPa. Тој нуди подобар сооднос сила-тежина и често се користи за повисоки или посилно оптоварени кули.
• Q420B:Ова е челик со уште поголема цврстина, кој се користи за најсложените апликации, како што се ултра-високонапонските столбови.

Димензии:Димензиите на аголниот челик се критични за конструктивниот дизајн. Должината на ногата, дебелината на ногата и внатрешниот радиус се специфицирани. Големината обично се изразува во милиметри (на пр., 100x100x10 значи должина на ногата од 100 mm, дебелина на ногата од 10 mm и еднакви краци). Димензиите се стандардизирани за да се обезбеди заменливост.

Геометриски толеранции:Производните толеранции на аголниот челик се важни за да се осигура дека членовите правилно се вклопуваат заедно за време на склопувањето. Толеранциите вклучуваат исправност, пресврт и радиус на аголот. Усогласеноста со овие толеранции е од суштинско значење за правилно функционирање на завртките врски.

Облога:Стандардната обвивка за челик со аголен агол на преносната кула е галванизирање со топло поцинкување. Процесот на галванизација обезбедува издржлив цинк слој кој го штити челикот од корозија. Дебелината на поцинкуваниот слој е наведена, обично во микрометри (µm). Потребна е минимална дебелина на облогата од 85 µm за да се обезбеди соодветна заштита од корозија.

Тестирање:Аголниот челик мора да се тестира за да се потврди дали ги исполнува наведените механички својства. Тестирањето вклучува тестови на истегнување, тестови на свиткување и тестови на удар (Charpy V-notch). Тестирањето осигурува дека челикот е погоден за примена.

Следната табела ги сумира клучните технички спецификации за типичен челик со аголен агол на преносната кула.

Во Shunchen, ние строго се придржуваме до овие спецификации, осигурувајќи дека секое парче аголен челик што го снабдуваме ги исполнува највисоките стандарди за квалитет и перформанси. Нашите процеси за контрола на квалитетот вклучуваат ригорозни тестирања и инспекции во секоја фаза од производството, од верификација на суровините до проверка на финалниот производ. Оваа посветеност на квалитетот е од суштинско значење за обезбедување на безбедноста и доверливоста на преносните столбови што ги градат нашите клиенти.

6. Често поставувани прашања (ЧПП)

Прашање 1: Кој е типичниот животен век на преносната кула од галванизиран агол?

Одговор: Правилно дизајнирана, изработена и галванизирана аголна челична преносна кула може да има животен век од 50 или повеќе години. Топло поцинкуваниот слој обезбедува одлична отпорност на корозија, што е примарен фактор што го ограничува животниот век на кулата. Во агресивни средини, како што се крајбрежните области со висока содржина на сол, животниот век може да биде малку пократок, но редовните инспекции и повременото одржување може да го продолжат работниот век.

Прашање 2: Кои се вообичаените материјали што се користат за челик со аголен агол на преносната кула?

Одговор: Најчестите материјали што се користат се јаглеродни и нисколегирани структурни челици. Степенот Q235B е најшироко користен за стандардни апликации, додека Q345B и Q420B се користат за апликации со поголема јачина. Изборот зависи од потребната јачина, тежина и цена на кулата. Материјалот мора да ги исполнува наведените барања за цврстина на принос и цврстина на удар.

Прашање 3: Дали аголниот челик е погоден за сите типови на преносни столбови?

Одговор: Да, аголниот челик се користи за широк опсег на преносни столбови, вклучувајќи кули за потпирање, затегнувачки столбови и аголни столбови. Неговата разновидност и структурна ефикасност го прават погоден за различни конфигурации на кули, од едноставни кули со две краци до сложени кули со повеќе краци. Модуларниот дизајн на аголниот челик овозможува изградба на кули со различни конфигурации.

Прашање 4: Кои се предностите на аголниот челик во однос на тркалезниот челик или цевчестиот челик?

Одговор: Аголниот челик нуди неколку предности: поголем сооднос сила-тежина, полесни приклучоци со завртки и помали трошоци за изработка и склопување. Рамните површини на аголниот челик полесно се дупчат и се завртуваат отколку закривените површини. Напречниот пресек во облик на L обезбедува висок момент на инерција во однос на неговата тежина, што ја намалува количината на потребен материјал. Додека тркалезниот или цевчестиот челик може да се користи за некои апликации, аголниот челик е најисплатливиот избор за повеќето преносни столбови.

Прашање 5: Како се изработува аголниот челик за преносните столбови?

Одговор: Процесот на изработка вклучува неколку чекори: сечење на аголниот челик до потребната должина, дупчење дупки за приклучоци со завртки и, во некои случаи, заварување на потсклопови. Членовите потоа се галванизираат топло за да се обезбеди заштита од корозија. Последниот чекор е проверка на готовите компоненти за квалитет и усогласеност со дизајнерските спецификации.

7. Заклучок

Доминацијата на аголниот челик во изградбата на кулата за пренос не е случајна. Неговата уникатна комбинација на структурна ефикасност, економичност, леснотија на изработка и издржливост на терен го прави јасен избор за инженери, проект менаџери и комунални компании ширум светот. Од механичките својства на самиот челик до економските и практичните придобивки од неговиот модуларен дизајн, аголниот челик обезбедува решение кое е и робусно и приспособливо, исполнувајќи ги различните барања на проектите за пренос на енергија низ целиот свет. Напречниот пресек во форма на L нуди висок сооднос сила-тежина, овозможувајќи високи, тенки кули кои ја минимизираат употребата на материјалот. Стандардизацијата на аголниот челик го олеснува ефикасното изработка, брзото склопување и едноставното одржување, намалувајќи ги вкупните трошоци на проектот.

Во Tianjin Shunchen Hongye Enterprise Management Co., Ltd., ние сме горди што сме доверлив снабдувач на аголен челик за проекти за преносни кули. Нашата посветеност на квалитетот, прецизноста и задоволството на клиентите не направи претпочитан партнер за компаниите за пренос на енергија и инженерските фирми ширум светот. Ја разбираме критичната улога што ја игра висококвалитетниот аголен челик во доверливоста на електричната мрежа и посветени сме на испорака на производи кои ги исполнуваат највисоките стандарди за изведба.

Без разлика дали планирате нов проект за далновод или треба да го надградите или одржувате постоечкиот, ве покануваме да го истражите нашиот асортиман на производи од аголен челик. Нашиот искусен тим е подготвен да ви помогне при изборот на производи, техничката поддршка и логистичката координација.

Контактирајте со Tianjin Shunchen Hongye Enterprise Management Co., Ltd. денесда разговарате за вашите барања за аголен челик и да откриете како нашите производи можат да придонесат за успехот на вашиот проект за преносна кула.
